X光机隔室透视站位液压系统
首页 » 液压行业知识 » X光机隔室透视站位液压系统

           功能结构
          X光机是对人体有关部位的健康状况进行检查的医疗器械，为了避免医生身体长期受X光辐射，现代X光机的操作采用隔室透视（见图1）。无X射线辐射的工作间（暗室）1、透视室3（球管4放射X射线的光室）以防护墙隔离，荧光屏2镶装于防护墙上。体检时，医生坐在室1内的座位，受检者面向荧光屏2站立在透视室3中的转盘5上，医生在室1座位上注视着荧光屏2，启动X射线球管机后，通过各电钮开关进行遥控检查；转盘5可带动受检者作上下移动和左右回转；荧光屏也可作升降移动。各机构的运动可单独进行，也可配合进行，速度可快可慢，能方便地检查身体各部位。荧光屏的升降、转盘的回转及升降采用液压驱动。

                                                                                 图1X光机隔室透视结构示意图
                                                       1-暗室；2-荧光屏；3-光室；4-X射线球管；5-转盘（站立被检者）
          液压系统及其工作原理
           图2所示为X光机隔室透视站位的液压系统原理图，系统的执行器为荧光屏和转盘的升降液压缸15和17，以及通过齿轮减速机构18驱动转盘旋转的双向定量液压马达16。系统的油源为定量液压泵（螺杆泵）1，泵的供油压力由先导式溢流阀2设定，二位二通电磁换向阀3用于控制液压泵的卸荷。泵的出口设有精过滤器4，以保证油液的清洁度。缸15与17采用了同样的油路结构，分别采用三位四通电磁换向阀9和11控制缸的升降；分别采用调速阀6和8进油调节缸的升降速度，缸的无杆腔设有单向顺序阀12和14，用于平衡工作机构及人体自重，以防缸自行下滑。液压马达的旋转方向由三位四通电磁换向阀10控制，旋转速度通过进油调速阀7无级调节，双向液压锁13用于液压马达的位置锁定，确保回转位置的准确及固定。液压泵1的供油压力和单向顺序阀12、14的设定压力可通过压力表及其开关5观测。
          技术特点
          1)采用液压传动的X光机站位装置，传动平稳、噪声小、工作快速、换接无冲击、调整方便，易于遥控、安全可靠。
          2)系统采用定量泵供油的进油节流调速方式；立置双缸采用单向顺序阀平衡；液压马达采用液压锁双向锁定。

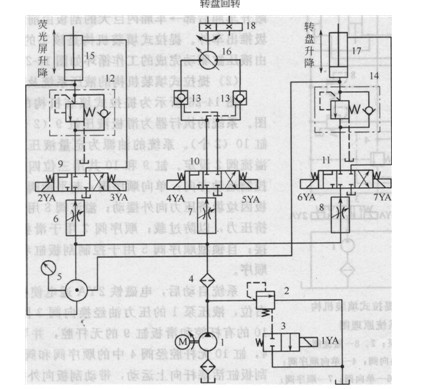

                                                                                   图2 X光隔室透视站位液压系统原理图
1-定量液压泵（螺杆泵）；2-先导式溢流阀；3-=位二通电磁换向阀；4-高压过滤器；5-压力表及其开关；6、7、8-调速阀；9、10、11-三位四通电磁换向阀；12、14 -单向顺序阀；13 -双向液压锁；15 -荧光屏升降液压缸；16 -双向定量液压马达；17 -转盘升降液压缸；18 -齿轮减速机构
