WKH4系列液压回转传动装置
 |
文件名：WKH系列液压回转传动装置
|
PDF格式
 图片格式
|
|
扭矩：1000~80000N.M
转速：1~63r/min
|

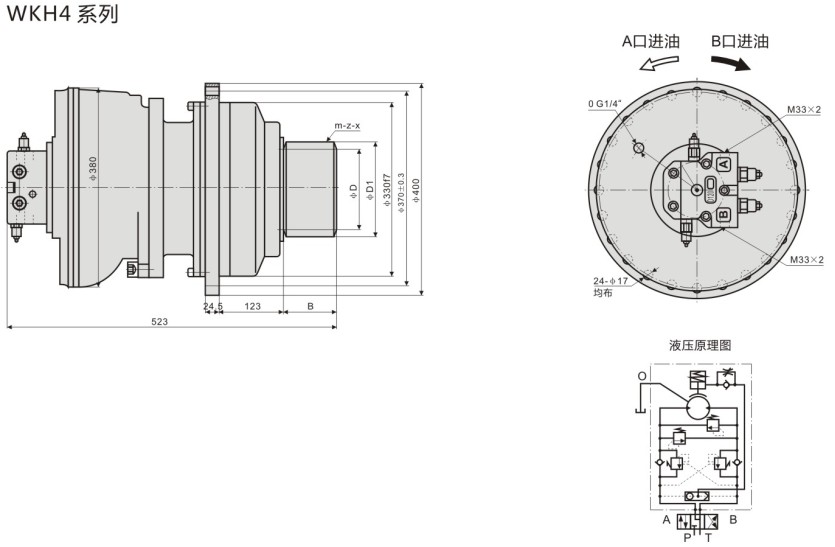

WKH4系列外形尺寸
WKH4液压回转传动装置性能参数
|
型号 |
额定输出扭矩 N.m |
传动比 |
转速范围 r/min |
额定压力 Mpa |
总排量 ml/r |
液压马达型号 |
制动器 |
最大功率 MAX |
|
|
静制动扭矩 |
开启压力 |
||||||||
|
WKH4-5000D120221 |
4873 |
5 |
0-90 |
16 |
2430 |
AKS3-500D120221 |
6500 |
2.5 |
96KW |
|
WKH4-6500D120221 |
6562 |
5.5 |
0-90 |
16 |
3272.5 |
AKS3-600D120221 |
9450 |
2.5 |
96KW |
|
WKH4-8000D120221 |
7951 |
5 |
0-80 |
16 |
3960 |
AKS3-800D120221 |
12000 |
2.6 |
96KW |
|
WKH4-10000D120221 |
10886 |
5.5 |
0-40 |
16 |
5428.5 |
AKS3-1000D120221 |
15000 |
2.6 |
96KW |
输出齿轮外形尺寸
|
模数（m) |
齿数（z) |
变为系数(x) |
￠D |
￠D1 |
B |
|
10 |
17 |
0.6 |
170 |
200.64 |
85 |
|
12 |
13 |
0.5 |
156 |
191.5 |
100 |
|
12 |
18 |
0.564 |
216 |
252.03 |
85 |
|
14 |
15 |
0.5 |
210 |
250.58 |
100 |
|
16 |
12 |
0.641 |
192 |
241.6 |
125 |
|
16 |
12 |
0.5 |
192 |
238.4 |
100 |
1.输出齿轮的选用必须考虑输出扭矩的大小，以保住齿轮和传动轴的强度。
2.配流器的选用应参照系统允许供油量的大小，上述表格和输出轴仅为常用形式。
3.公司可根据客户需要提供各种规格形式的回转装置，详情请与本公司联系。
