文件名:WK系列液压传动装置
|
|
扭矩:1000~45000N.M 转速:1~80r/min |
WK6系列回转传动装置选型说明
(1)、WK液压传动装置允许在高背压下工作。在连续工作是,使用背压10MPA.
(2)、壳体允许最高压力为0.3MPa,如有特殊要求,请与厂家联系。
(3)、液压油:建议使用高质量、防泡沫、抗氧化的矿基液压油,理想工作油温30℃-50℃,允许油温-20℃~80℃,当油温低于10℃时,必须用低凝液压油. 液压油的粘度为40~60厘沲,允许为5~300厘沲.
(4)、液压油过滤精度推荐为25um,或更高过滤精度。
(5)、液压传动装置均可双向旋转,具体转向见附图。如用户要求与图示转向相反,请在订货时注明。
(6)、泄油管定位:WK传动装置允许任何方向安装:为保证马达内个运动副的润滑,要求在工作之前将马达内充满液压油,泄油口位置的选择必须保证运转中壳体充满液压油。
(7)、配流器进出油口方向:配流器进出油口方向允许按外形安装联接位置以72°为间隔旋转,但当松开螺钉旋转时,不能损坏平面O形圈的密封功能。

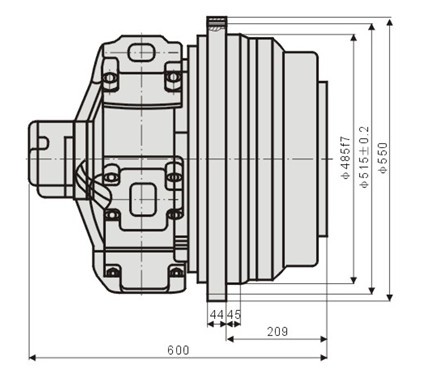

WK6无制动器外形尺寸

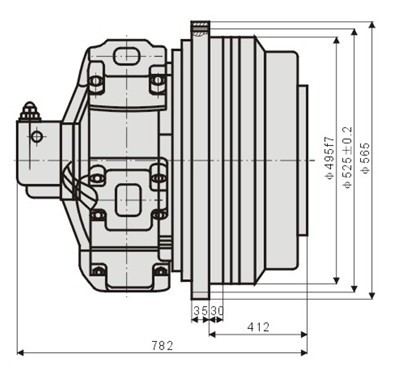

WK6制动器外形尺寸
WK6液压传动装置性能参数
型号 |
总排量 |
扭矩 |
转速范围 |
总效率 |
液压马达型号 |
行星减速机型号 |
制动器型号 |
|
16Mpa |
20Mpa |
|||||||
WK6-10000 |
10170 |
21708 |
27135 |
0~40 |
0.9-0.91 |
YLM16-2000 |
C6-5 |
Z6 |
WK6-12500 |
12468 |
28527 |
35659 |
0~40 |
0.9-0.91 |
YLM16-2400 |
C6-5.5 |
Z6 |
WK6-15000 |
15315 |
32400 |
40500 |
0~40 |
0.9-0.91 |
YLM31-3000 |
C6-5 |
Z6 |
WK6-17000 |
16847 |
35640 |
44550 |
0~40 |
0.9-0.91 |
YLM31-3000 |
C6-5.5 |
Z6 |
