泰勒姆斯液压马达

型号说明



选型举例

WK3-1000CD31H表示液压传动装置采用单级行星减速器传动，齿轮箱模数为3，总排量为1000ml/rev,输出轴采用螺纹联接，液压马达配流器D31，额定压力等级为20MPa.

参数说明
(1)、总排量为液压马达排量乘以减速传动比
(2)、额定扭矩是在系统压力为16MPa或20MPa是，考虑传动效率后的实际输出扭矩。
(3)、传动效率包括液压马达的机械效率和行星减速器机械效率之乘积。

选型说明
(1)、WK液压传动装置允许在高背压下工作。在连续工作是，使用背压10MPA.
(2)、壳体允许最高压力为0.3MPa,如有特殊要求，请与厂家联系。
(3)、液压油：建议使用高质量、防泡沫、抗氧化的矿基液压油，理想工作油温30℃-50℃,允许油温-20℃～80℃,当油温低于10℃时,必须用低凝液压油. 液压油的粘度为40～60厘沲,允许为5～300厘沲.
(4)、液压油过滤精度推荐为25um,或更高过滤精度。

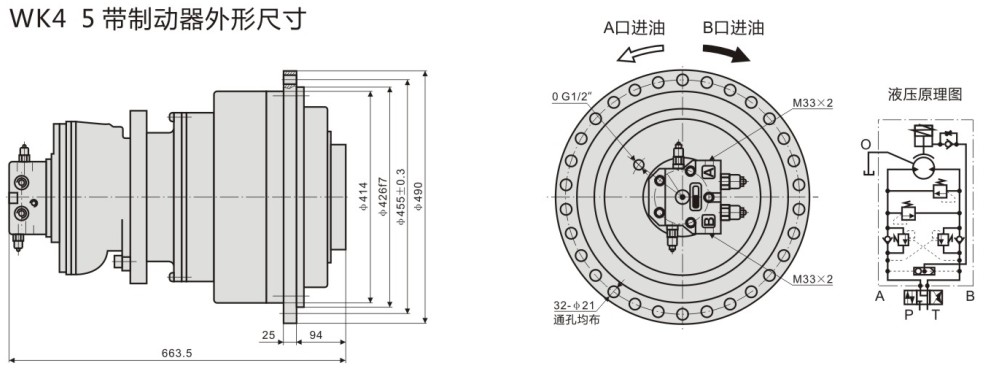

(5)、液压传动装置均可双向旋转，具体转向见附图。如用户要求与图示转向相反，请在订货时注明。
(6)、泄油管定位：WK传动装置允许任何方向安装：为保证马达内个运动副的润滑，要求在工作之前将马达内充满液压油，泄油口位置的选择必须保证运转中壳体充满液压油。
(7)、配流器进出油口方向：配流器进出油口方向允许按外形安装联接位置以72°为间隔旋转，但当松开螺钉旋转时，不能损坏平面O形圈的密封功能。

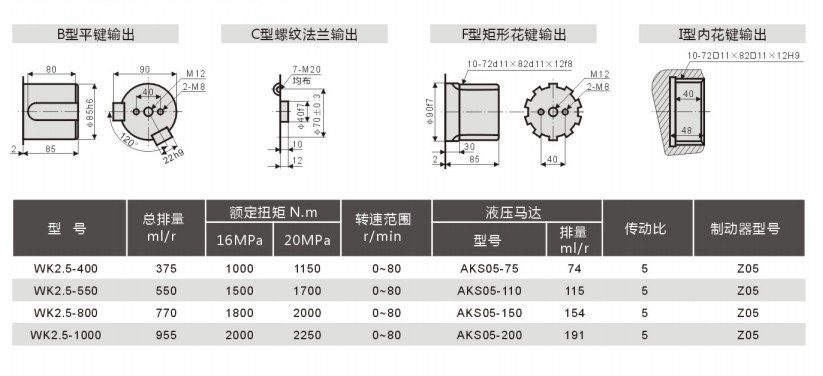

WK2.5液压传动装置输出轴形式











注：如客户需要其它速比和其它输出形式，请与本公司联系。







注：如客户需要其它速比和其它输出形式，请与本公司联系。









注：如客户需要其它速比和其它输出形式，请与本公司联系。





注：如客户需要其它速比和其它输出形式，请与本公司联系。





注：如客户需要其它速比和其它输出形式，请与本公司联系。

如需需要其它特制的液压马达、液压回转传动装置、液压履带行走马达、液压油缸请直接联系本公司。
