①变量及固定方式。将马达进、排油口交换后，可实现马达的反转。若将偏心环与马达的输出轴分开，并采取措施使偏心距可以调节，即能达到改变马达排量的目的，就制成了变量马达。
②固定方式。图1所示马达为壳体固定，故又称为轴转马达；若将曲轴固定，则可制成壳转马达。壳转马达特别适宜安装在卷扬滚筒中应用，或安装在车辆的车轮轮毂上直接驱动车轮，成为车轮马达。

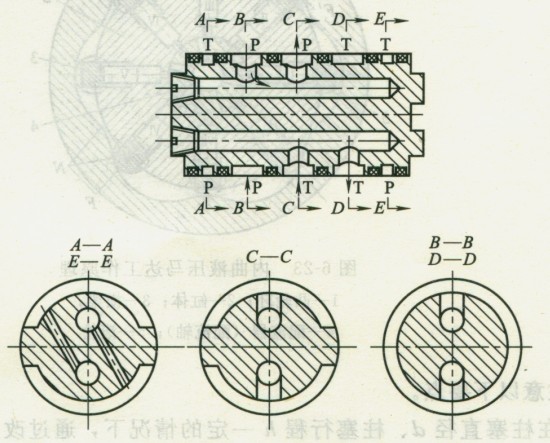

③配流副。图1所示马达为轴配流。由于配流轴的一侧为高压腔，另一侧为低压腔，故配流轴工作过程受到很大的径向力，此径向力将配流轴推向一侧，而使另一侧间隙加大，造成滑动表面的磨损和泄漏量的增加，致使效率下降。为此，常采取开设对称平衡油槽的措施以平衡径向力。例如图1所示为采用密封环密封的静压平衡配流轴的原理，C-C窗口是配流窗孔，B-B和D-D上的环形槽分别是进油和回油窗孔，A-A和E-E是静压平衡半圆环形槽。假定各密封环分别放置在密封带的正中。若进、出油方向如图中箭头所示，各孔标有符号P的都是高压腔，标有符号T的都是低压腔。可见，B-B和D-D圆周方向的压力都相同，没有径向力产生；C-C窗孔剖面的上腔与进油口相通，是高压侧，下腔与回油相通，是低压侧，因此使配流轴受到很大的径向力。为了平衡这个径向力，在配流轴两端设置半圆平衡油槽A-A和E-E，使其上腔通高压油，为了减小泄漏，各腔之间设有密封环。为了保证上、下两侧静压平衡，配流窗口和平衡油槽的相关尺寸应满足如下关系式
a+e=2(b+c) （6-4）
式中，a为配流窗口宽度；b为平衡油槽的密封带宽度；c为平衡油槽宽度；e为配流窗口的密封带宽度。
这种静压平衡的配流轴，由于径向力得到平衡，所以摩擦力很小，提高了机械效率，同时缩小了配流轴与配流套的径向间隙，减小了泄漏，提高了容积效率。在正常工作范围内，总效率在85%～90%之间。

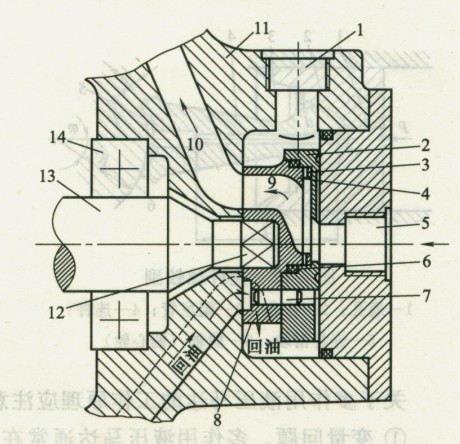

图3所示为r曲轴连杆液压马达的端面配流结构。曲轴13通过方形头12带动配流盘4与压盘2同步旋转，转动中实现配流。启动或空载运转时靠片弹簧（碟形弹簧）3使配流盘和压盘贴紧缸体11与端盖，设计时保证贴紧力大于配流盘与缸体间的分离力，工作时由液压实现贴紧。但这一结构因分离力与贴紧力不重合而使配流盘存在倾侧力矩。通过采用静压平衡结构设计，可使端面配流副实现理论上完全平衡。

                                                                                                       【图1密封环密封的静压平衡配流轴】

                                                                                         【图2结构更加紧凑，目前国内外的发展趋势之一是采用端面配流副。
           ④连杆副。除了配流副外，曲轴连杆液压马达的性能在很大程度上取决于连杆运动副。连杆球铰副的典型结构如图2所示。它由连杆4的球头与柱塞2的球窝，连杆滑块5的底部与偏心轮6两对摩擦副组成。连杆滑块底部与曲轴（偏心轮）间早期为金属接触，滑块底部浇铸耐磨合金，以减小摩擦力。有的马达曲轴（偏心轮）上装置滚子轴承，用滚动摩擦替代滑块底部与偏心轮间的滑动摩擦；目前多数马达在该处设计成静压平衡或静压支承。滑块底部设置油室，压力油通过连杆中心阻尼器进入底部油室。工作中滑块不浮起，油室中液体压力平衡大部分柱塞推力，并使摩擦副得到良好润滑。
