工作原理

当高压油从薄壳体的进油口I进入，通过叶片轴上的斜油孔Ⅱ到达高压油腔(A)，同时作用在滚子和叶面上，由于滚子的位置是不变的，因此作用在叶片面上的液压力推动叶片逆时针 方向旋转。由图可知，产生的转矩为M=2B(R；-R2)P（设无背压时）。随着叶片的转动，A腔容积不断扩大，高压油连续不断地补充进来。而叶片另一侧低压腔B (T)受到叶片压缩，容积不断减小，把低压油通过叶片轴上斜孔Ⅲ和出油口Ⅳ流回油箱。

当叶片转角a-0。时，如图所示两叶片正好通过滚子1、3，此时滚子1、3的凹槽缺口对准叶片，处于叶片通过状态。而滚子2、4则隔开A、B腔，起密封作用。图(b)、(c)、(d)分别为叶片转角为30。、60。、90。时的情况。从图可知，当叶片转角a- 90。时，每个滚子都相应地旋转了180。（速比2:1），此时滚子2、4的凹槽缺口对准叶片成为叶片通过状态，而滚子1、3却由原来的叶片通过状态改变为密封状态了。由此可见，叶片与滚子的工作周

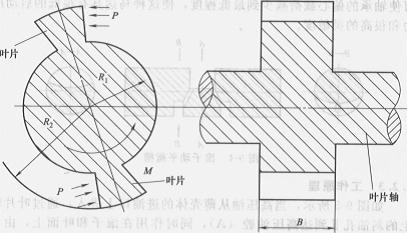

图—作用在叶片面上的液压力

期分别为90。和180。，二者的传动比由大、小齿轮的传动比关系，始终保持1:2，因马达有两个叶片，则应有四个滚子才能保证至少一对滚子起密封作用。

如果从图中的Ⅳ孔通入压力油，I孑L回油，则马达作顺时针方向旋转，此时的压油和回油及转动状况如图所示。

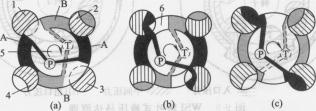

滚子叶片马达的工作原理

1～4-滚子（滑阀）；5-叶片轴；6-叶片

图为瑞士Rollstar公司生产的滚柱叶片马达的结构原理，

这种马达有六个转动叶片，其工作腔受四个滑 滚子(阀(滚子)的限制，工作时滑阀具有6倍的转子速度。

美国华盛顿科学工业公司也生产了与以上类似的WSI转叶式液 外压马达（图），用途很广，也为低速大转矩。

滚子叶片马达的结构原理

转叶式液压马达原理

=入口压力 中间压力 …l出口压力

图 WSI转叶式液压马达原理
