泰勒姆斯液压马达

        概述
      铁路与公路运输是国民经济的大动脉。为了适应现代铁路与公路高速化的发展，在铁路与公路建设装备和运输设备中大量使用了液压马达和液压技术。
液压马达技术在我国铁道工程中应用很广。特别是近些年引进的隧道施工中的液压凿岩台车、岩石掘进机、轮胎式装载机、立爪装渣机、喷浆机械手、混凝土衬砌模板台车以及养路机械中的轨行式道渣清筛机、起拔道捣固机、道床整形机、夯实机、连续闪光钢轨对焊机等成套设备，都大量采用液压马达技术，并向计算机控制的方向发展。液压技术在公路运输行业的应用相当普遍。例如高速公路护栏的冲孔切断机、汽车维修举升机、地下汽车库升降平台、隧道工程衬砌台车、公路架桥机等设备都大量使用了液压传动与控制技术。
        铁路铺轨机液压马达系统
        主机功能结构
        长征ⅡA型铺轨机是用于铁路铺轨的专用设备，其整机走行机构采用了液压传动。
液压系统及其工作原理

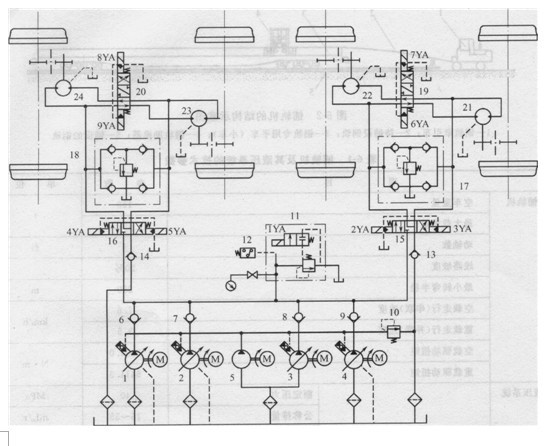

        图6-1所示为铺轨机的液压系统原理图，系统的执行器为4个双向定量液压马达，用于驱动抱轴减速箱而使主机运行。系统的油源为由4台电动机分别驱动的变量液压泵1、2、3、4，变量泵的最高压力和卸荷通过电磁溢流阀11和压力继电器12设定与控制，泵的流量调节可在司机室完成；定量泵5用于4台变量泵的启动，其供油压力由溢流阀10设定。

                                                                                                                                  图1铺轨机液压系统原理图
1、2、3、4-变量液压泵；5-定量液压泵；6、7、8、9、13、14-单向阀；10-溢流阀 11-电磁溢流阀；12 -压力继电器；15、16、19、20-三位四通电液换向阀； 17、18-缓冲补油阀；21、22、23、24-双向定量液压马达
        以大车回路为例，通过电液换向阀19的控制，可使液压马达21和22在工作中获得两种连接油路：空车走行时，换向阀19处于中位，马达21和22为串联油路，以提高走行速度；低速启动时，电磁铁6YA(或7YA)通电，马达21和22为并联油路。缓冲补油阀17用于减缓大车制动时液压马达一侧产生液压冲击和防止另一侧液压马达吸空。电液换向阀13采用了Y型中位机能，在制动时，马达处于浮动状态，可使大车依靠惯性滑行一段距离，以便于对位。大车的制动采用空气制动系统，正常情况下应使阀12复至中位后再进行制动。
        (3)技术特点
        1)铺轨机液压系统采用了变量泵一定量马达开式循环油路，通过调节变量泵的输出流量和改变液压马达的油路串并联状态进行无级容积调速，调节方便，功率损失小，系统发热少。
        2)系统设有缓冲补油装置，可以防止制动时液压冲击和液压马达吸空。
        3)如果压力过高，系统可以通过压力继电器控制电磁溢流阀使系统自动卸荷，并报警。
       4)铺轨机走行机构采用液压系统，加大了无级变速范围，简化了机械机构，减轻了重量并减缓了冲击振动
