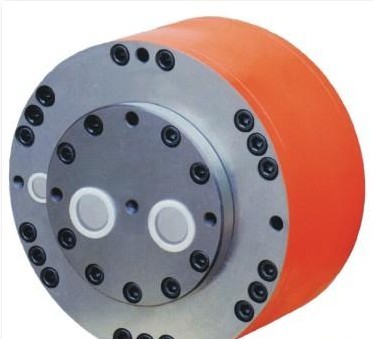

        QJM型液压马达的配油轴是与后盖刚性连接的，转子体以配油轴作径向支承，以定子球形滚道和钢球作轴向支承，转子出轴是内花键，要求工作机构传动轴与他松动配合，这样转子体是浮动的，配油轴是刚性的，故允许用钢管连接进出油口。压力油经配油轴中通道（或变速阀）分配到个通道高压腔的配油窗口进入各活塞缸孔。活塞在压力油作用下，通过钢球以正压力N作用到定子上，定子以同值的反作用力N′作用到钢球。N′可分解为径向和切向2个分力，径向力为油压力所平衡，切向力F通过活塞作用于转子体。这样转子体在F力的推动下绕配油轴旋转，因同一瞬间有几只活塞处于压力油的作用下，所以能产生很大扭矩。当活塞随转子体旋转到定子曲面的顶点后，活塞在定子曲面的推动下向轴心回程，将活塞缸中工作油经配油轴窗口排回低压油道。如此往复即完成将压力能转换成机械能的任务，使液压马达不断旋转。改变两个通油口的油流方向，即可使反向旋转。改变进入液压马达的流量即可改变转速，实现无级变速目的。有级变量液压马达排量的变化，是由装置在液压马达配油轴中的变速阀位置的改变来实现的。变速阀的位置可以用手动机构或先导阀来控制。（先导阀用户自备）
