履带行走用马达

行走马达采用HMV110-2型轴向变量柱塞马达驱动。

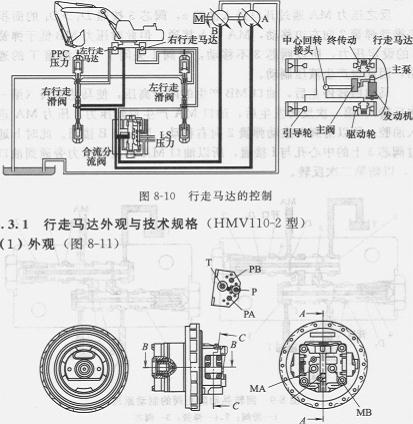

行走液压马达的控制路线为：主泵一主控制阀一中心回转接头一行走马达一油箱(图)，以实现车辆直线行走或单侧行走。行走时系统溢流压力设定为35. 5MPa。车辆在行走（直线行走或单边行走）时主泵为分流状态：前泵A供应左行走滑阀（斗杆组），后泵B供应右行走滑阀（铲斗组）。

图 HMV110-2型行走马达的外观

P-自行走速度电磁阀；T-至油箱；PA-自控制阀；PB-自控制阀；

MA-MA压力检测口；MB- MB压力检测口

(2)技术规格（表8-2）

表 HMV110-2型行走马达的技术规格

项目/机型		PC200/210-7		PC220-7
型号		HMV110-2
	最小	78. 6cm3/r	74CIT13／r
理论排量	最大	106. 2cm3/r	110. 7cm3/r
设定压力		37. 3MPa(380kgf/cmz)
额定速度	最小容量	2. 805r/min	3. 046r/min
	最大容量	1. 842r/min	1. 588r/min
制动解除压力		1. 2MPa(12kgf/cmz)
行走速度转换压力	压差	0. 8MPa(8kgf/cm2)

行走马达的结构图

图 HMV110-2型行走马达的结构（剖切位置见图）

1-调节器活塞；2，4-弹簧；3-调节器阀；5-马达壳体；6-安全吸油阀弹簧；7-安全吸油阀；8-单向阀；9-单向阀弹簧；10 -输出轴；11-变量斜盘；12-保持架导向块；13 -销；14-活塞；15 -保持架；16 -油缸；17 -配流盘；18-平衡阀； 19 -环；20-滑阀回位弹簧；21-制动活塞；22-摩擦片；23-摩擦盘；24-钢球
