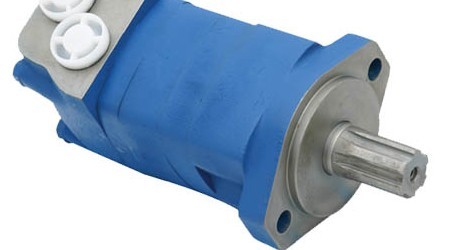

BMR型轴向配油摆线液压马达
首页 » BM系列摆线液压马达 » BMR型轴向配油摆线液压马达
文件名：BM系列液压马达

PDF格式下载请右键点击，然后目标另存为

图片格式下载请右键点击，然后目标另存为
简介：BM系列摆线马达样本下载
产品介绍
本系类马达课题采用足够强度的球墨铸铁铸造而成，适用于负载较小且间隙工作的场合，广泛应用于农业、林业、塑料、机床、矿业机械，如注塑机的调模，清扫机，锯木机，工作平台等。
主要特点
1，主轴上装有深沟球轴承，可承受一定的轴向和径向力
2，采用了轴向配油结构，体积小、重量轻。
3，内置2个单向阀，不需要外接泄油管。

4，采用了有滚柱的摆线轮组，摩擦力小，机械效率高。

 BMR技术参数
型号
排量ml/r
最大压降Mpa
最大扭矩N.m
转速范围（连续）r/min
最大流量（连续）L/min
最大输出功率（连续）Kw
重量kg
长度mm
连续
间断
尖峰
连续
间断
尖峰
B
L
LW
BMR-50
51.7
14
17.5
20
93
118
135
10-775
40
7
6.5
9
108
108
BMR-80
80.5
14
17.5
20
152
189
216
10-750
60
10
6.9
14
113
113
BMR-100
100.5
14
17.5
20
194
236
270
9-600
60
10
7.0
17.5
116.5
116.5
BMR-125
126.3
14
17.5
20
237
296
338
9-475
60
10
7.3
22
121
121
BMR-160
160.8
14
17.5
20
310
378
433
8-375
60
10
7.5
28
127
127
BMR-200
200.9
14
17.5
20
369
450
509
7-300
60
8
8.0
35
134
134
BMR-250
252.6
11
14
16
380
470
540
5-240
60
6
8.5
44
143
143
BMR-315
321.5
9
11
13
380
470
540
5-190
60
5
9.0
56
155
155
BMR-400
401.9
7
9
11
380
470
540
5-190
60
4
11
70
169
169




注：间断工作实践每分钟不得超过6秒，尖峰工作实践每分钟不得超过0.6秒

BM  R- *   *   *   *

  1   2   3  4   5   6

1、摆线液压马达代号 2、机型系列代号 3、排量代号 5、输出轴代号 5、安装止口尺寸 6、油口代号

名称
代号
轴外径
键参数
L2
L4
花键有效长度L1
平键
P1
¢25
8×7×32
43
38.2
—
平键
P2
¢30
8×7×32
43
33.2
—
平键
P3
¢25.4
6.35×6.35×32
43
28.4
—
平键
P5
¢32
10×8×45
38
28.2
—
矩形花键
H1
¢30
6-30×25×6
43
—-
32
矩形花键
H2
¢25
6-25×21×5
43
—-
32
矩形花键
H3
¢25.4
6-25.4×21.4×6.2
—
—-
—

代号
法兰形式，止口¢C1
L3

代号
法兰形式，止口¢C1
L3

代号
进出油口尺寸
泄油口
A
4-¢11方法兰，¢82.5
11.3
AII
2-¢13.5菱形法兰，¢82.5
11.3
Y
G1/2
M14×1.5
A1
4-¢11方法兰，¢80
11.3
A1II
2-¢13.5菱形法兰，¢80
11.3
Y1
M18×1.5
M14×1.5
A10
¢82.5
6.5
A10II
¢82.5
6.5
Y2
M22×1.5
M14×1.5
A11
¢80
6.5
A11II
¢80
6.5
Y5
-14UNF
M14×1.5
AIV
4-¢13.5菱形法兰，¢82.5
11.3

A2III
4-¢13大法兰，¢100
11.3
Y8
NPT1/2
M14×1.5
注：输出转向   A腔进油时为顺时针旋转，B腔进油时为逆时针旋转（从轴端看）
