AKS2摆缸液压马达

AKS系列液压马达
文件名：AKS系列液压马达

PDF格式下载请右键点击，然后目标另存为

图片格式下载请右键点击，然后目标另存为
简介：AKS系列液压马达样本下载

AKS2系列摆缸液压马达外形尺寸图及技术性能表格

轴伸形式


              矩形花键A                                      锥轴Z                                                 圆柱平键B                                       内花键I



花键参数

         40-3-12DIN5480
d0
¢36.0
d1
¢40.0 H14
d2
¢34.0 H11
A
¢5.25
da
¢28.964 H11
d3
¢39.4 h11
d4
¢33.4  h14
B
¢6.0
db
¢45.989 f8


      36UNI220(8-36-40)DIN5462
d1
¢36.0 H7
d2
¢40.0 H11
A
7 .0     F7
d3
¢36.0. g6
d4
¢40.0 h14
B
7.0     f7

 特性曲线

下列表为排量300CC马达，在工作液采用矿物油，粘度40CST,油温50°工作时的典型特性曲线

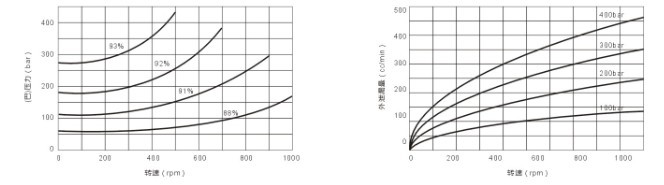

                                            机械效率                                                                                                                  外泄漏

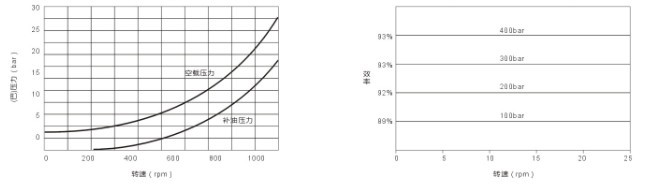

                                         空载和补油压力                                                                                                  起动和低速时机械效率

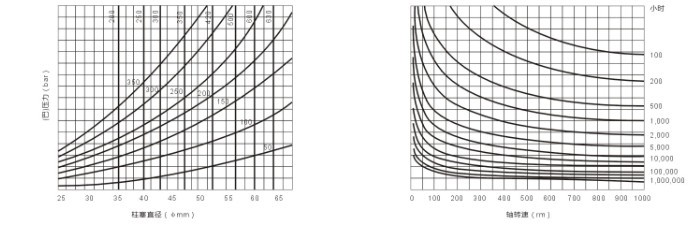

轴承寿命

该图表示用配置滚柱轴承（代号H）的马达。注意轴承平均寿命（B50寿命）大约是B10寿命的5倍

                           马达排量                                                                                                               B10寿命

 AKS2系列摆缸液压马达技术参数表

型号

理论排量(ml/r)

额定压力Mpa

尖峰压力Mpa

额定扭矩(n.m)

单位扭矩(n.m/mpa)

连续转速(r/min)

最高转速(r/min)

最大功率（KW）

重量(KG)

AKS2-200

192

25

42.5

750

30

0.7-550

800

59

51

AKS2-250

251

25

42.5

980

39.2

0.7-500

800

AKS2-300

304

25

40

1188

17.5

0.7-500

750

AKS2-350

347

25

37.5

1355

54.2

0.7-450

750

AKS2-420

425

25

35

1658

66.3

0.7-450

750

AKS2-500

493

25

35

1923

76.9

0.7-450

700

AKS2-600

565

25

30

2208

88.3

0.7-400

700

AKS2-630

623

25

28

2433

97.3

0.7-400

650
