AKS05摆缸（内五星）液压马达
首页 » AKS系列摆缸曲轴式径向柱塞马达（内五星马达） » AKS05摆缸（内五星）液压马达
文件名：AKS系列液压马达

PDF格式下载请右键点击，然后目标另存为

图片格式下载请右键点击，然后目标另存为
简介：AKS系列液压马达样本下载

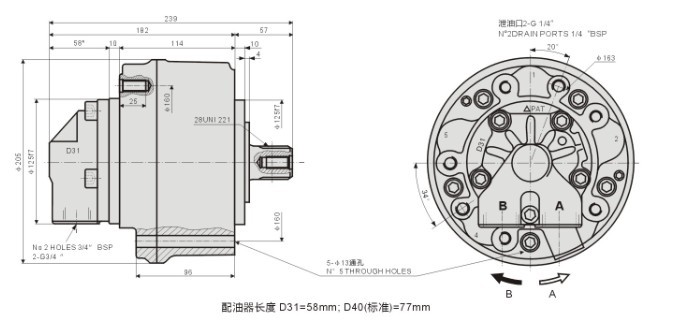

AKS05系列摆缸液压马达外形尺寸图及技术性能表格



轴伸形式


       矩形花键A                                      锥轴Z                                                 圆柱平键B                                       内花键I



花键参数

          35-2-16DIN5480
d0
¢32.0
d1
¢35.0 H14
d2
¢31.0 H11
A
¢3.5
da
¢27.711 H11
d3
¢34.6   h11
d4
¢30.6   h14
B
¢4.0
db
¢39.000 f8


        28 UNI221(6-28-34)DIN5463
d1
¢28.0 H7
d2
¢34.0 H11
A
7      F7
d3
¢28.0. g6
d4
¢34.0 h14
B
7.0     f7

 特性曲线

下列表为排量150CC马达，在工作液采用矿物油，粘度40CST,油温50°工作时的典型特性曲线

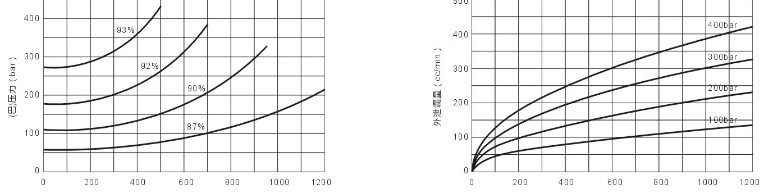

                                            机械效率                                                                                                                  外泄漏

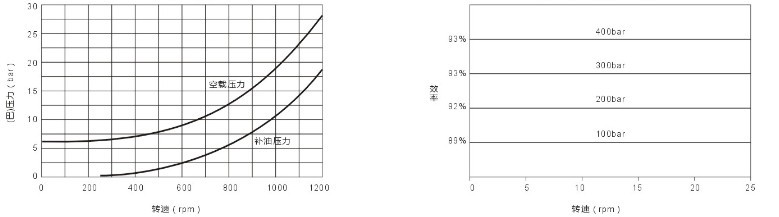

                                         空载和补油压力                                                                                                  起动和低速时机械效率

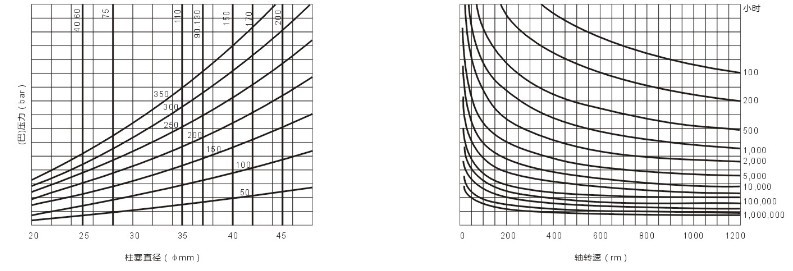

轴承寿命

该图表示用配置滚柱轴承（代号H）的马达。注意轴承平均寿命（B50寿命）大约是B10寿命的5倍

                           马达排量                                                                                                               B10寿命

 AKS05系列摆缸液压马达技术参数表

型号

理论排量(ml/r)

额定压力Mpa

尖峰压力Mpa

额定扭矩(n.m)

单位扭矩(n.m/mpa)

连续转速(r/min)

最高转速(r/min)

最大功率（KW）

重量(KG)

AKS05-60

59

25

45

235

9.4

1-700

1000

20

22

AKS05-75

75

25

42.6

295

11.8

1-700

1000

AKS05-90

86

25

37.5

343

13.7

1-700

1000

AKS05-110

115

25

40

458

18.3

1-650

900

AkS05-130

129

25

37.5

513

20.5

1-650

900

AKS05-150

151

25

32.5

600

24

1-650

900

AKS05-170

166

25

32.5

660

26.4

1-600

800

AKS05-200

191

25

28

760

30.4

1-600

800
